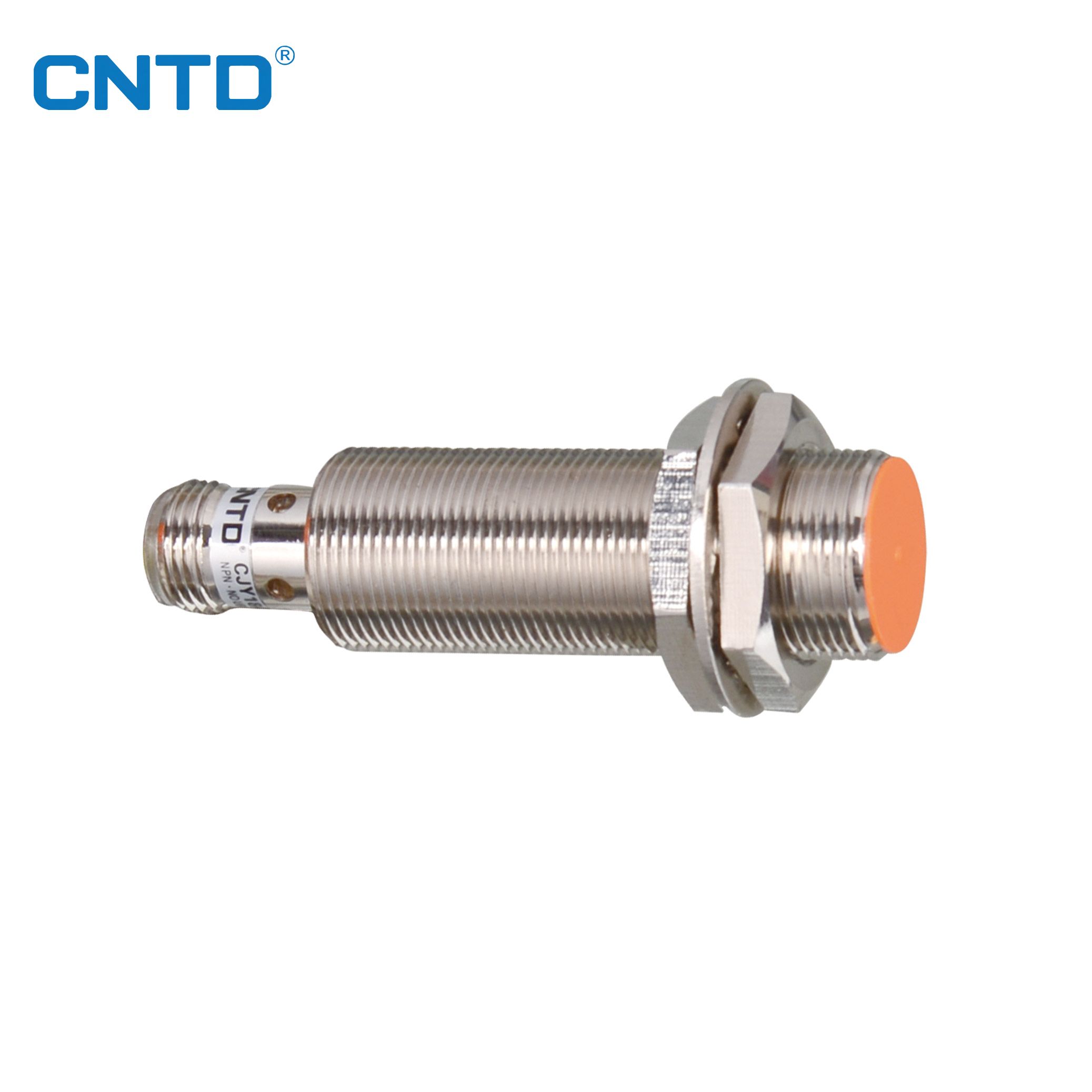

CJY18E-05T

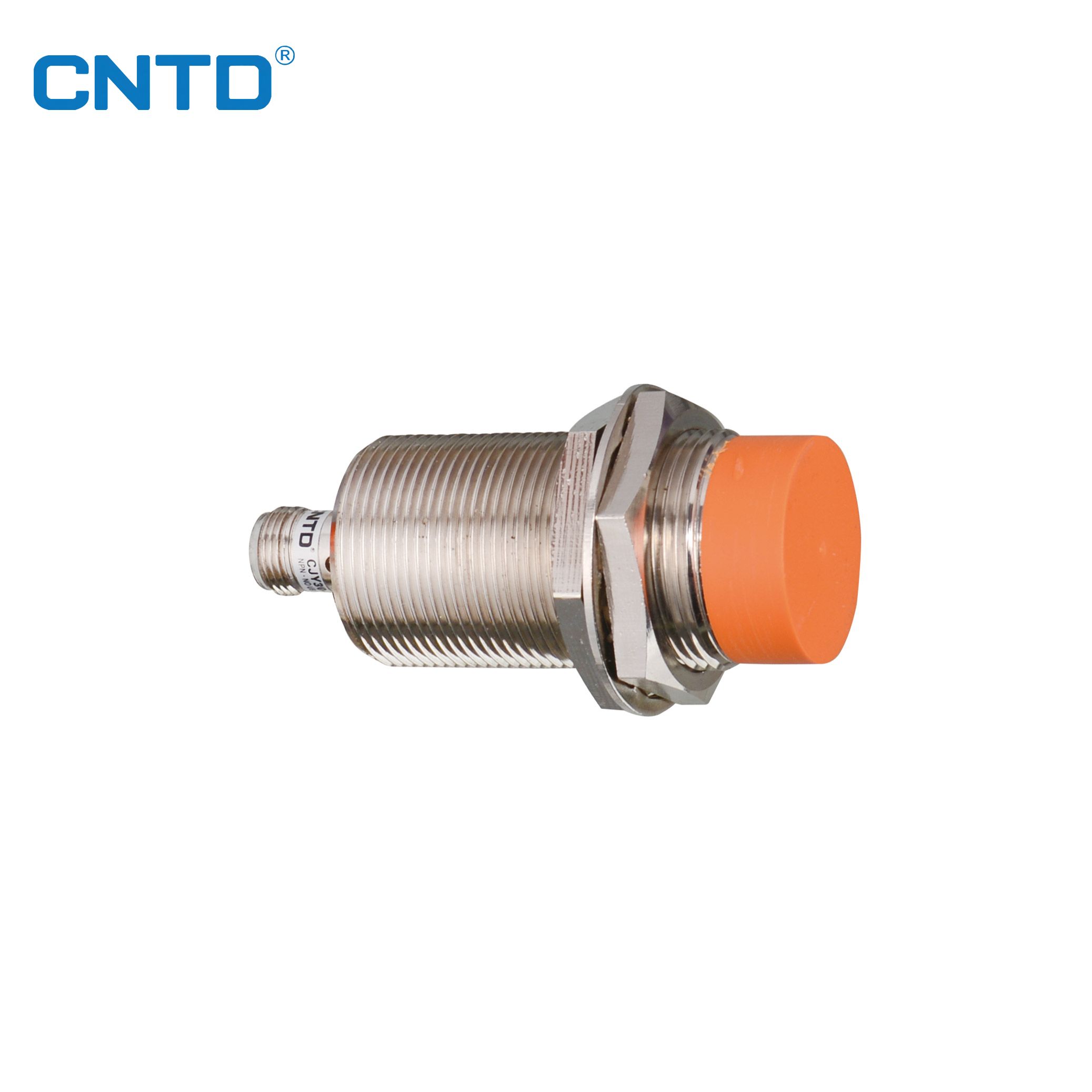

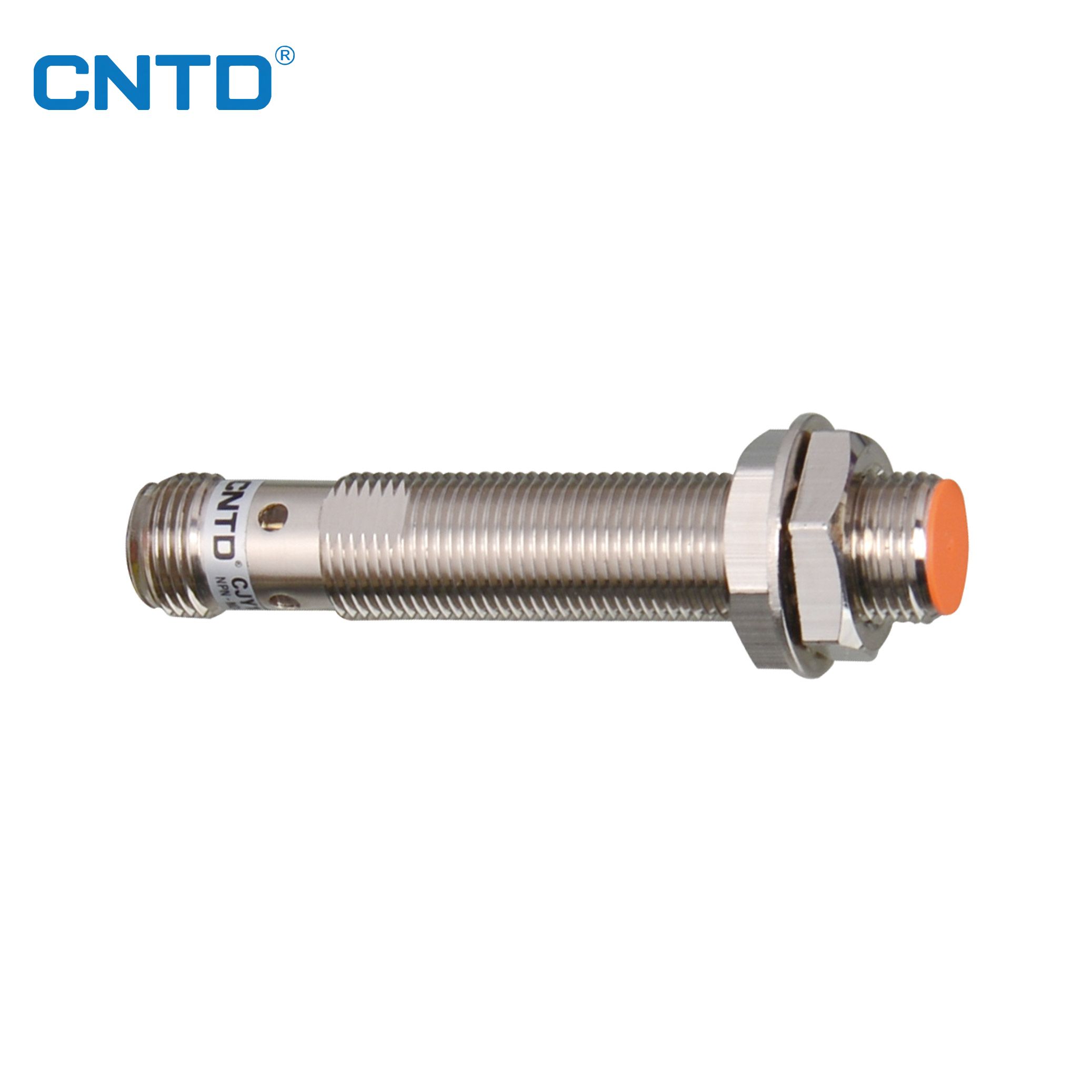

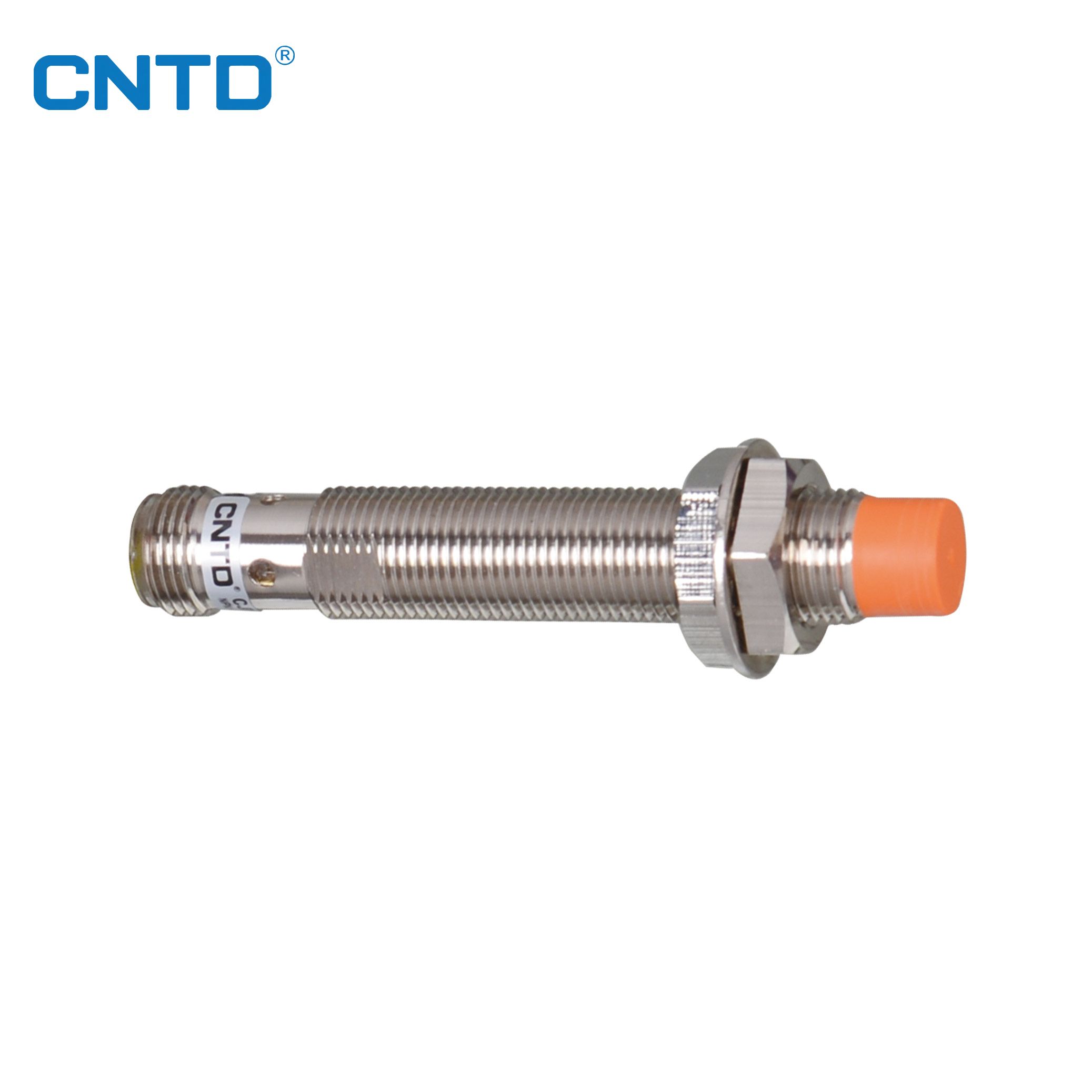

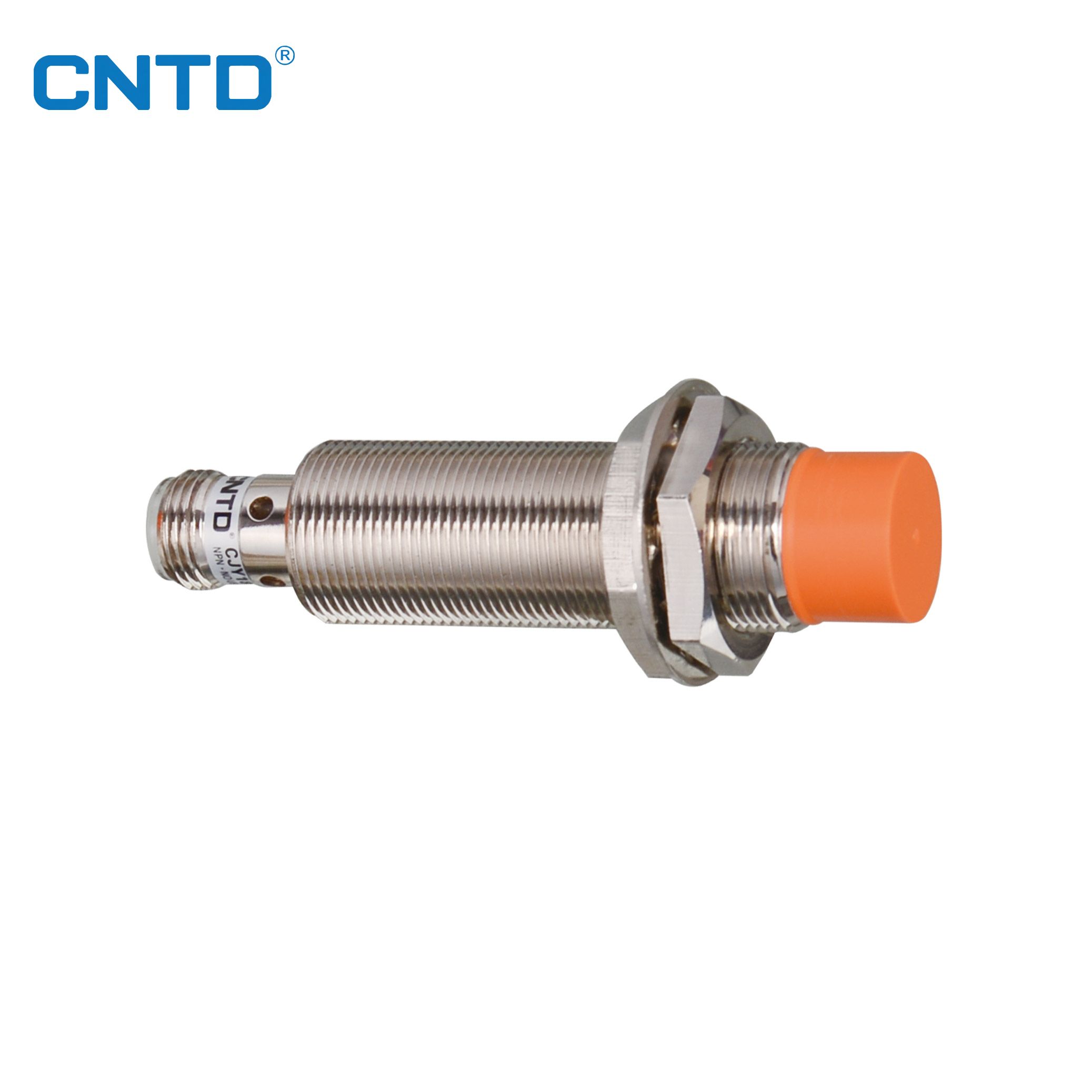

◼ Marca naranja para tipo estándar

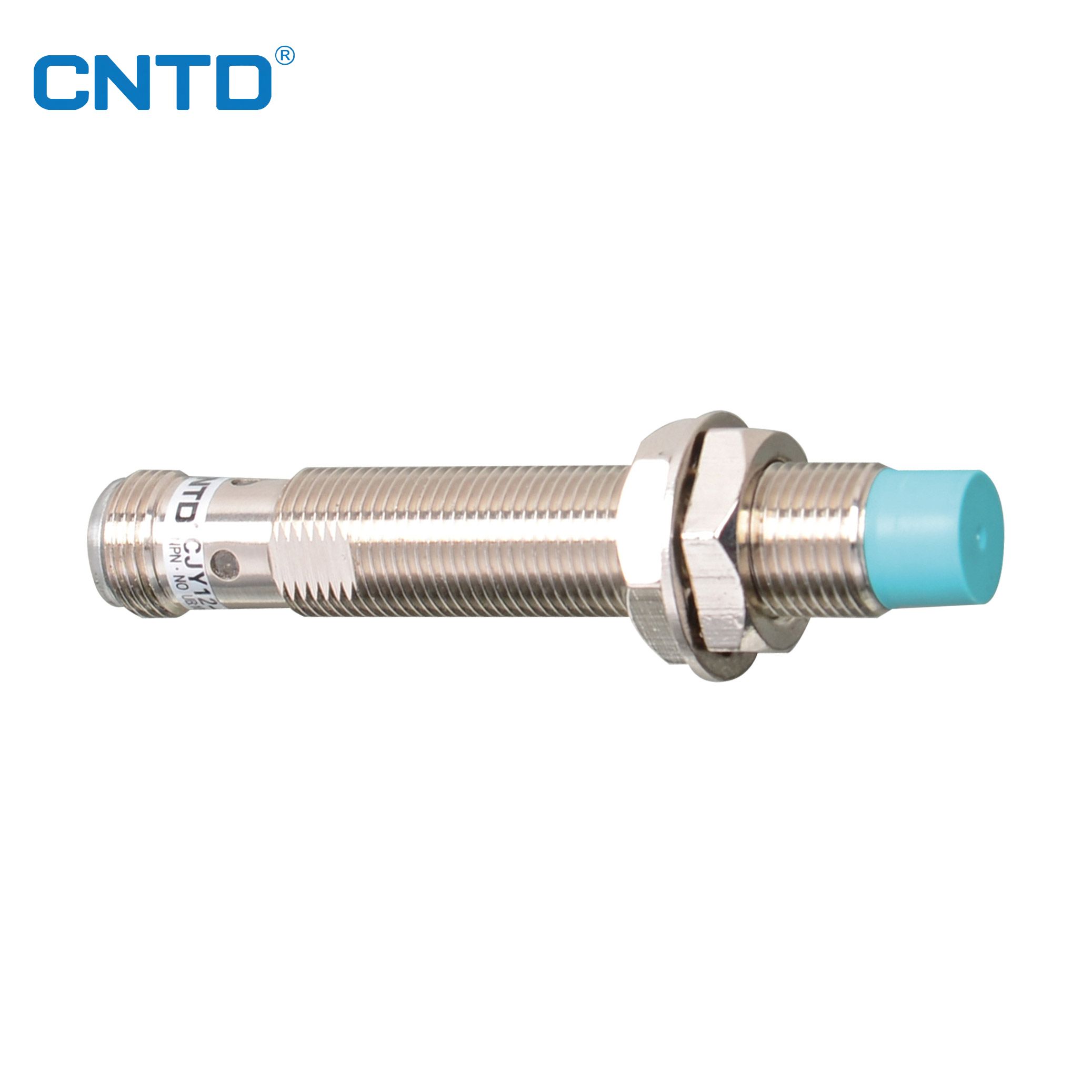

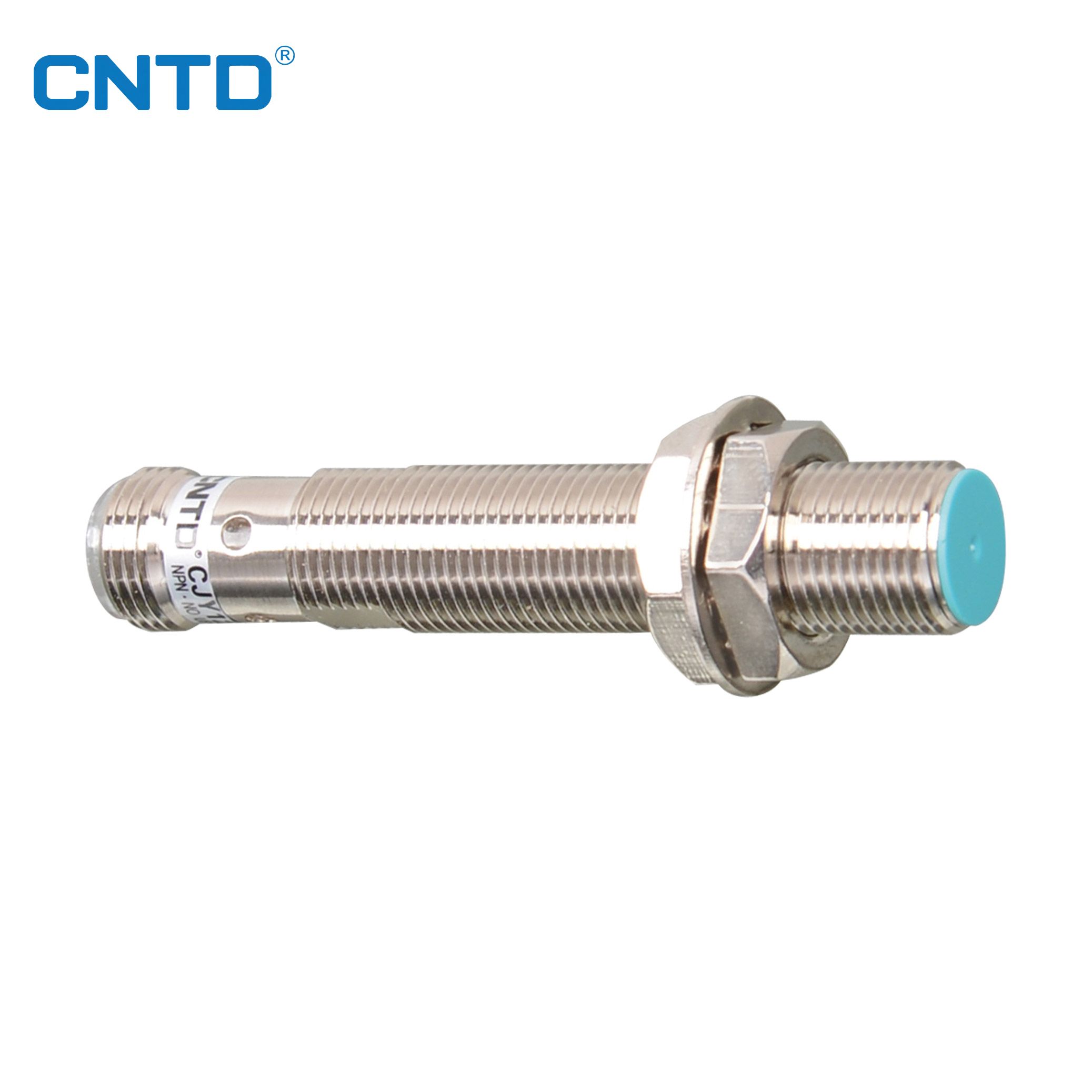

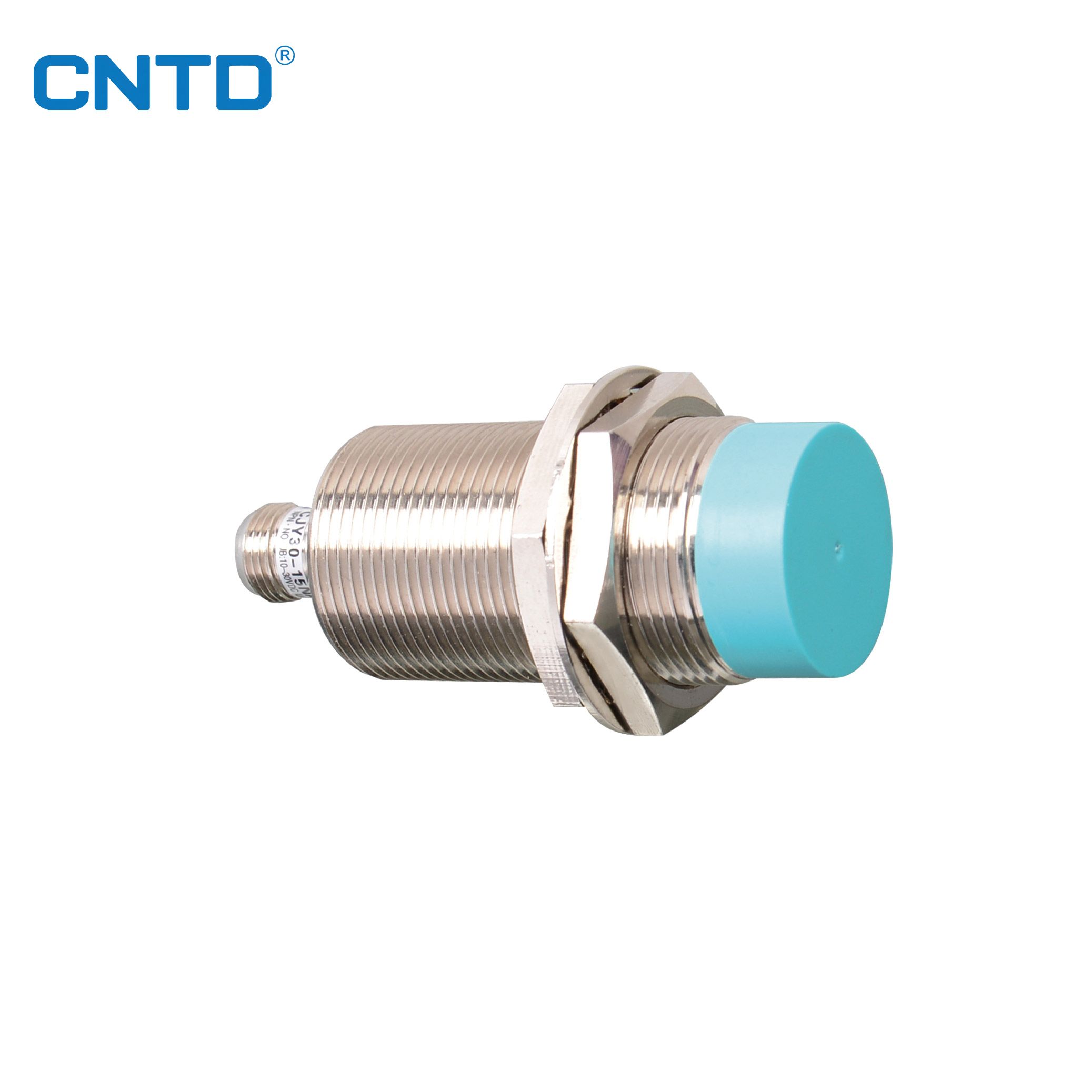

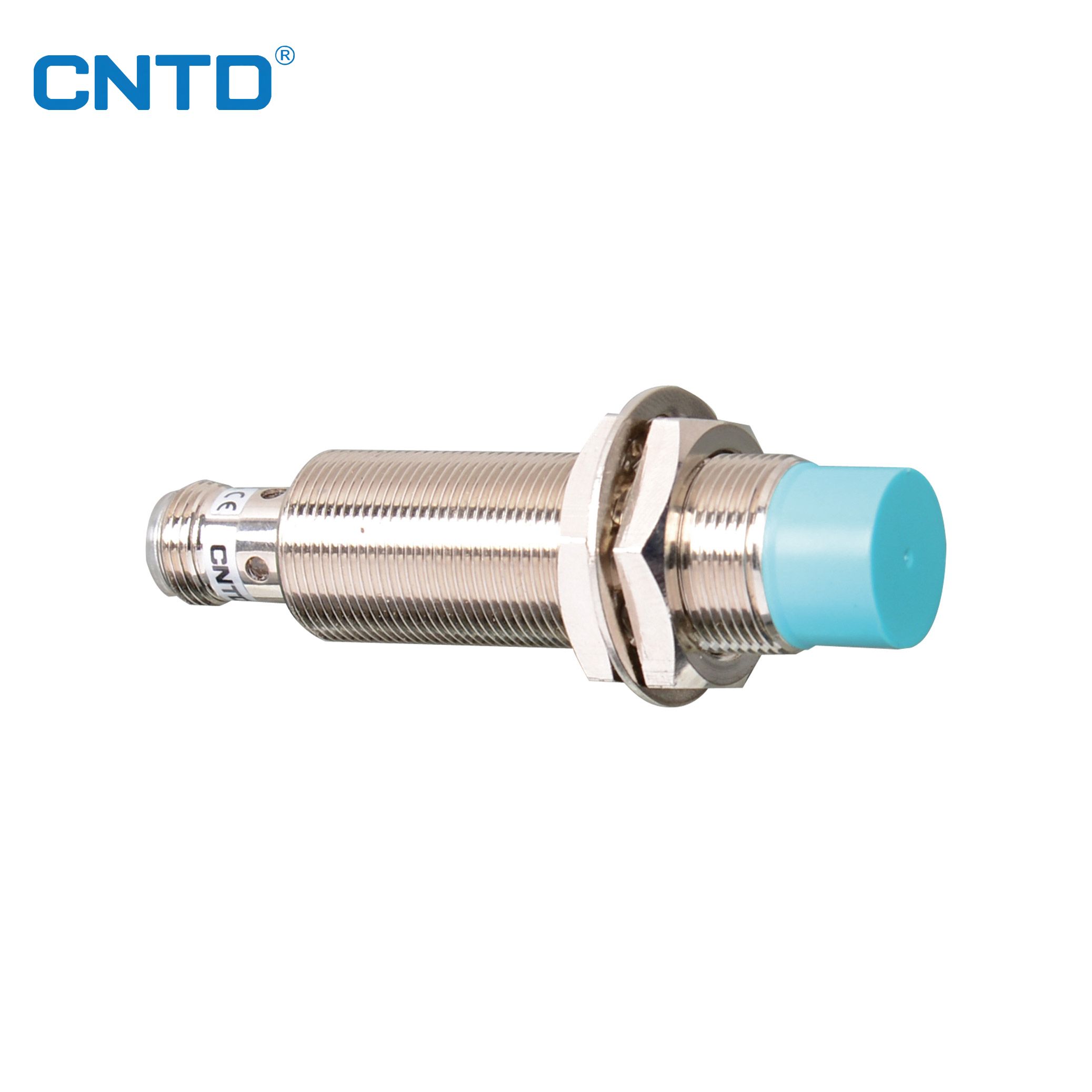

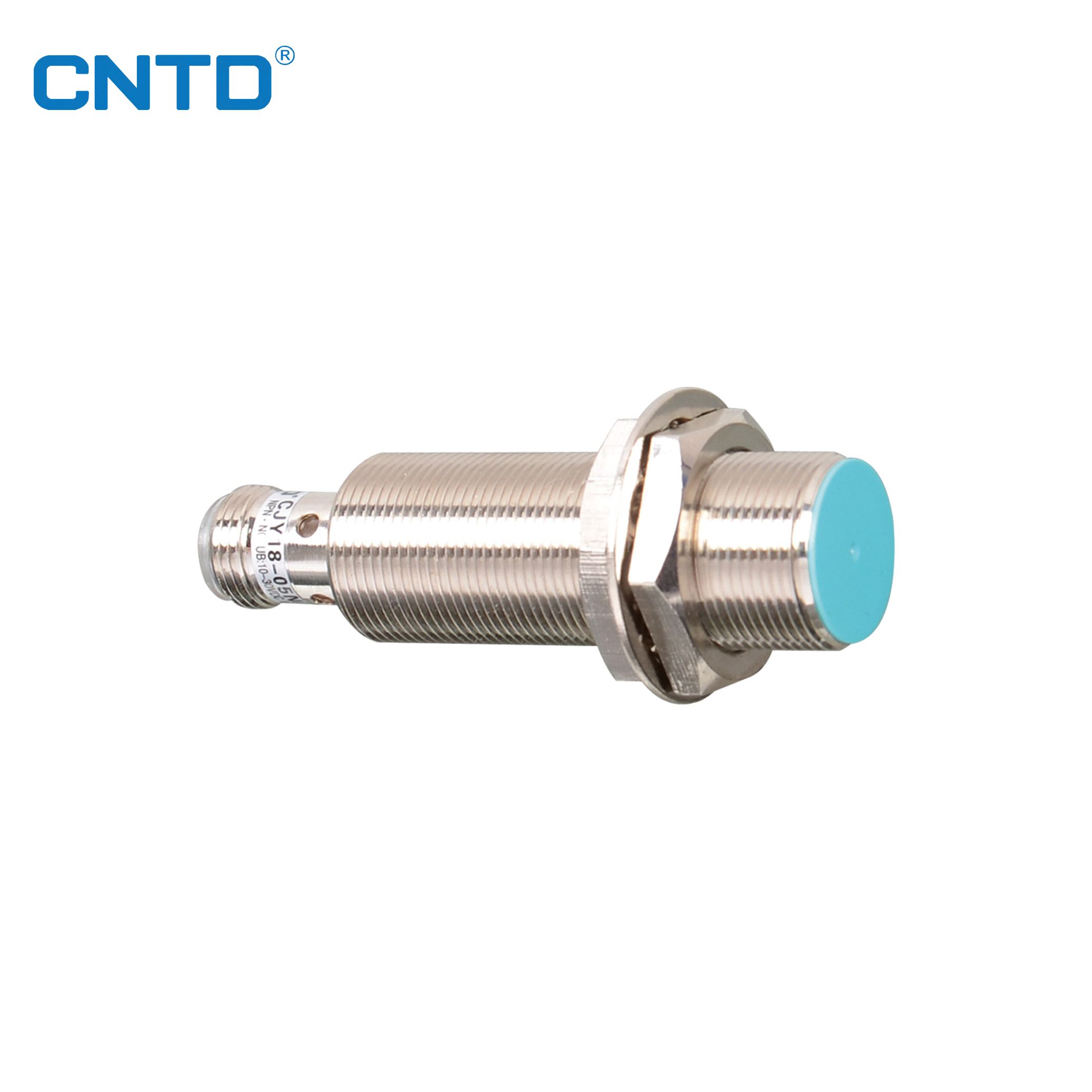

◼ Marca verde claro para tipo de alta gama
◼ IC diseñado exclusivamente para mejorar la capacidad anti-interferencias
◼ ◼ Protección contra sobretensiones internas, protección de polaridad inversa
◼ ◼ Ciclo de vida largo y alta confiabilidad, fácil instalación, precio económico
◼ ◼ Indicación de estado LED rojo, fácil de confirmar la situación de trabajo
◼ ◼ Estructura de protección IP65 (estándar IEC)
◼ ◼ Reemplazable para interruptores de límite
|
Artículo |
Código |
Descripción |
|
1 Código de empresa |
C |
Código de empresa |
|
2 Nombre del producto |
J |
Sensor de proximidad inductivo |
|
3 Forma de la carcasa |
Y |
En forma de cilindro |
|
Código de 4 dimensiones |
18 |
18=M18 |
|
Tipo de producto 5 |
Sin |
Sin = Tipo de alta gama (cabeza verde claro) |
|
E |
E = Tipo estándar (cabeza naranja) |
|
|
6 Distancia de detección |
08 |
08=8mm |
|
7 Modo de salida |
K |
AC 2 cables |
|
L |
DC 2 cables |
|
|
P |
PNP 3 cables |
|
|
N |
NPN 3 cables |
|
|
8 estados de salida |
A |
NO |
|
B |
NC |
|
|
C |
NO+NC |
|
|
9 Conexión |
Sin |
Sin: Cable de plomo |
|
T |
Conector |
|
|
R |
Cables de conexión del conector |
Uso adecuado
Interferencia mutua
Cuando varios sensores de proximidad se montan cerca uno del otro, puede producirse un mal funcionamiento del sensor debido a la interferencia mutua. Por lo tanto, asegúrese de proporcionar una distancia mínima entre los dos sensores como indica el siguiente gráfico.
Influencia de metales circundantes
Cuando los sensores se montan en un panel metálico, debe evitar que los sensores sean afectados por cualquier objeto metálico excepto el objetivo. Por lo tanto, asegúrese de proporcionar una distancia mínima como indica el siguiente gráfico.
Tipo de 3 hilos DC
|
Modelo |
Tipo de alta gama |
CJY12-02NAT CJY12-02NBT CJY12-02NCT CJY12-02PAT CJY12-02PBT CJY12-02PCR |
CJY12-04NAT CJY12-04NBT CJY12-04NCT CJY12-04PAT CJY12-04PBT CJY12-04PCR |
CJY18-05NAT CJY18-05NBT CJY18-05NCT CJY18-05PAT CJY18-05PBT CJY18-05PCR |
CJY18-08NAT CJY18-08NBT CJY18-08NCT CJY18-08PAT CJY18-08PBT CJY18-08PCR |
CJY30-10NAT CJY30-10NBT CJY30-10NCT CJY30-10PAT CJY30-10PBT CJY30-10PCR |
CJY30-15NAT CJY30-15NBT CJY30-15NCT CJY30-15PAT CJY30-15PBT CJY30-15PCT |
|
Tipo estándar |
CJY12E-02NAT CJY12E-02NBT CJY12E-02NCT CJY12E-02PAT CJY12E-02PBT CJY12E-02PCT |
CJY12E-04NAT CJY12E-04NBT CJY12E-04NCT CJY12E-04PAT CJY12E-04PBT CJY12E-04PCT |
CJY18E-05NAT CJY18E-05NBT CJY18E-05NCT CJY18E-05PAT CJY18E-05PBT CJY18E-05PCT |
CJY18E-08NAR CJY18E-08NBR CJY18E-08NCT CJY18E-08PAT CJY18E-08PBT CJY18E-08PCT |
CJY30E-10NAR CJY30E-10NBR CJY30E-10NCT CJY30E-10PAT CJY30E-10PBT CJY30E-10PCT |
CJY30E-15NAR CJY30E-15NBR CJY30E-15NCT CJY30E-15PAT CJY30E-15PBT CJY30E-15PCT |
|
|
Distancia de detección |
2mm |
4mm |
5mm |
8mm |
10mm |
15mm |
|
|
Histéresis |
Máx. 10% de la distancia de detección |
||||||
|
Objetivo de detección estándar |
12×12×1mm
|
18×18×1mm
|
25×25×1mm
|
30×30×1mm
|
45×45×1mm
|
||
|
Distancia de ajuste |
0~1.4mm |
0~2.8mm |
0~3.5mm |
0~5.6mm |
0~7mm |
0~10.5mm |
|
|
Suministro de energía (Voltaje de operación) |
12-24VDC (10-30VDC) |
||||||
|
Corriente de fuga |
Máx. 10mA |
||||||
|
Frecuencia de respuesta (※1) |
1000Hz |
500Hz |
500Hz |
350Hz |
350Hz 400Hz |
200Hz |
|
|
Voltaje residual |
Máx. 1.0V |
||||||
|
Afecto por Temp. |
Máx. ±10% para la distancia de detección a temperatura ambiente de 20℃ |
||||||
|
Salida de control |
Máx. 200mA |
||||||
|
Resistencia de aislamiento |
Mín. 50MΩ (en megger de 500VDC) |
||||||
|
Rigidez dieléctrica |
1500VAC 50/60Hz durante 1 minuto |
||||||
|
Vibración |
Amplitud de 1mm a una frecuencia de 10 a 55Hz (durante 1 minuto) en cada una de las direcciones X, Y, Z durante 2 horas |
||||||
|
Choque |
500m/s2 (aprox. 50G) en las direcciones X, Y, Z tres veces |
||||||
|
Indicador |
Indicador de operación (LED rojo) |
||||||
|
Temperatura ambiente |
-25 ~ +70℃ (sin hielo) |
||||||
|
Temperatura de almacenamiento |
-30 ~ +80℃ (sin hielo) |
||||||
|
Humedad ambiente |
35 ~ 95% HR (sin condensación) |
||||||
|
Circuito de protección |
Circuito de protección contra sobretensiones, circuito de protección contra polaridad inversa, circuito de protección contra sobrecorriente |
||||||
|
Material |
Caja/Tuerca: Latón niquelado, Arandela: Hierro niquelado, Superficie de detección: PBT |
||||||
|
Protección |
IP65 |
||||||
(※1): La frecuencia de respuesta es el valor promedio. Se utiliza el objetivo de detección estándar y se establece la anchura como 2 veces el objetivo de detección estándar, 1/2 de la distancia de detección para la distancia.
Tipo de 2 hilos de CC
|
Modelo |
Tipo de alta gama |
CJY12-02LAT CJY12-02LBT |
CJY12-04LAT CJY12-04LBT |
CJY18-05LAT CJY18-05LBT |
CJY18-08LAT CJY18-08LBT |
CJY 30-10LAT CJY30-10LBT |
CJY30-15LAT CJY30-15LBT |
|
Tipo estándar |
CJY12E-02LAT |
CJY12E-04LAT |
CJY18E-05LAT |
CJY18E-08LAT |
CJY30E-10LAT |
CJY30E -15LAT |
|
|
Distancia de detección |
2mm |
4mm |
5mm |
8mm |
10mm |
15mm |
|
|
Histéresis |
Máx. 10% de la distancia de detección |
||||||
|
Objetivo de detección estándar |
12×12×1mm
|
18×18×1mm
|
25×25×1mm
|
30×30×1mm
|
45×45×1mm
|
||
|
Distancia de ajuste |
0~1.4mm |
0~2.8mm |
0~3.5mm |
0~5.6mm |
0~7mm |
0~10.5mm |
|
|
Fuente de alimentación
|
12-24VDC (10-30VDC) |
||||||
|
Corriente de fuga |
Máx. 0,6mA |
||||||
|
Frecuencia de respuesta (※1) |
1000Hz |
500Hz |
500Hz |
350Hz |
350Hz |
200Hz |
|
|
Voltaje residual |
Máx. 3,5V |
||||||
|
Afecto por Temp. |
Máx. ±10% para la distancia de detección a temperatura ambiente de 20℃ |
||||||
|
Salida de control |
Máx. 200mA |
||||||
|
Resistencia de aislamiento |
Mín. 50MΩ (en megger de 500VDC) |
||||||
|
Rigidez dieléctrica |
1500VAC 50/60Hz durante 1 minuto |
||||||
|
Vibración |
Amplitud de 1mm a una frecuencia de 10 a 55Hz (durante 1 minuto) en cada una de las direcciones X, Y, Z durante 2 horas |
||||||
|
Choque |
500m/s2 (aprox. 50G) en las direcciones X, Y, Z tres veces |
||||||
|
Indicador |
Indicador de operación (LED rojo) |
||||||
|
Temperatura ambiente |
-25 ~ +70℃ (sin hielo) |
||||||
|
Temperatura de almacenamiento |
-30 ~ +80℃ (sin hielo) |
||||||
|
Humedad ambiente |
35 ~ 95% HR (sin condensación) |
||||||
|
Circuito de protección |
Circuito de protección contra sobretensiones |
||||||
|
Material |
Caja/Tuerca: Latón niquelado, Arandela: Hierro niquelado, Superficie de detección: PBT |
||||||
|
Protección |
IP65 |
||||||
(※1): La frecuencia de respuesta es el valor promedio. Se utiliza el objetivo de detección estándar y se establece la anchura como 2 veces el objetivo de detección estándar, 1/2 de la distancia de detección para la distancia.
Tipo AC de 2 hilos
|
Modelo |
Tipo de alta gama |
/ |
CJY12-04KAT CJY12-04KBT |
CJY18-05KAT CJY18-05KBT |
CJY18-08KAT CJY18-08KBT |
CJY30-10KAT CJY30-10KBT |
CJY30-15KAT CJY30-15KBT |
|
Tipo estándar |
CJY12E-02KAT CJY12E-02KBT |
CJY12E-04KAT CJY12E-04KBT |
CJY18E-05KAT CJY18E-05KBT |
CJY18E-08KA T CJY18E-08KBT |
CJY30E-10KAT CJY30E-10KBT |
CJY30E-15KAT CJY30E-15KBT |
|
|
Distancia de detección |
2mm |
4mm |
5mm |
8mm |
10mm |
15mm |
|
|
Histéresis |
Máx. 10% de la distancia de detección |
||||||
|
Objetivo de detección estándar |
12×12×1mm
|
18×18×1mm
|
25×25×1mm
|
30×30×1mm
|
45×45×1mm
|
||
|
Distancia de ajuste |
0~1.4mm |
0~2.8mm |
0~3.5mm |
0~5.6mm |
0~7mm |
0~10.5mm |
|
|
Suministro de energía (Voltaje de operación) |
90-250VAC |
||||||
|
Corriente de fuga |
Máx. 10mA |
||||||
|
Frecuencia de respuesta (※1) |
20Hz |
||||||
|
Voltaje residual |
Máx. 10V |
||||||
|
Afecto por Temp. |
Máx. ±10% para la distancia de detección a temperatura ambiente de 20℃ |
||||||
|
Salida de control |
Máx. 200mA |
||||||
|
Resistencia de aislamiento |
Mín. 50MΩ (en megger de 500VDC) |
||||||
|
Rigidez dieléctrica |
1500VAC 50/60Hz durante 1 minuto |
||||||
|
Vibración |
Amplitud de 1mm a una frecuencia de 10 a 55Hz (durante 1 minuto) en cada una de las direcciones X, Y, Z durante 2 horas |
||||||
|
Choque |
500m/s2 (aprox. 50G) en las direcciones X, Y, Z tres veces |
||||||
|
Indicador |
Indicador de operación (LED rojo) |
||||||
|
Temperatura ambiente |
-25~+70℃ (Sin formación de hielo) |
||||||
|
Temperatura de almacenamiento |
-30 ~ +80℃ (sin hielo) |
||||||
|
Humedad ambiente |
35 ~ 95% HR (sin condensación) |
||||||
|
Circuito de protección |
Corriente de protección contra sobretensiones |
||||||
|
Material |
Caja/Tuerca: Latón niquelado, Arandela: Hierro niquelado, Superficie de detección: PBT |
||||||
|
Protección |
IP65 |
||||||
(※1): La frecuencia de respuesta es el valor promedio. Se utiliza un objetivo de detección estándar y se establece la anchura como 2 veces el objetivo de detección estándar, 1/2 de la distancia de detección para la distancia
|
interferencia mutua Cuando varios sensores de proximidad están montados cerca uno del otro, puede producirse un mal funcionamiento del sensor debido a la interferencia mutua. Por lo tanto, asegúrese de proporcionar una distancia mínima entre los dos sensores como indica el siguiente gráfico. |
Influencia de los metales circundantes Cuando los sensores están montados en un panel metálico, debe evitar que los sensores sean afectados por cualquier objeto metálico excepto el objetivo. Por lo tanto, asegúrese de proporcionar una distancia mínima como indica el siguiente gráfico. indicates. |
|
Modelo
|
CJY12-02R |
CJY12-04R |
CJY18-05R |
CJY18-08R |
CJY30-10R |
CJY30-15R |
|
CJY12E-02R |
CJY12E-04R |
CJY18E-05R |
CJY18E-08R |
CJY30E-10R |
CJY30E-15R |
|
|
A |
12 |
24 |
30 |
48 |
60 |
90 |
|
B |
24 |
36 |
36 |
54 |
60 |
90 |
|
|
0 |
11 |
0 |
14 |
0 |
15 |
|
φd |
12 |
36 |
18 |
54 |
30 |
90 |
|
m |
6 |
12 |
15 |
24 |
30 |
45 |
|
n |
18 |
36 |
27 |
54 |
45 |
90 |
