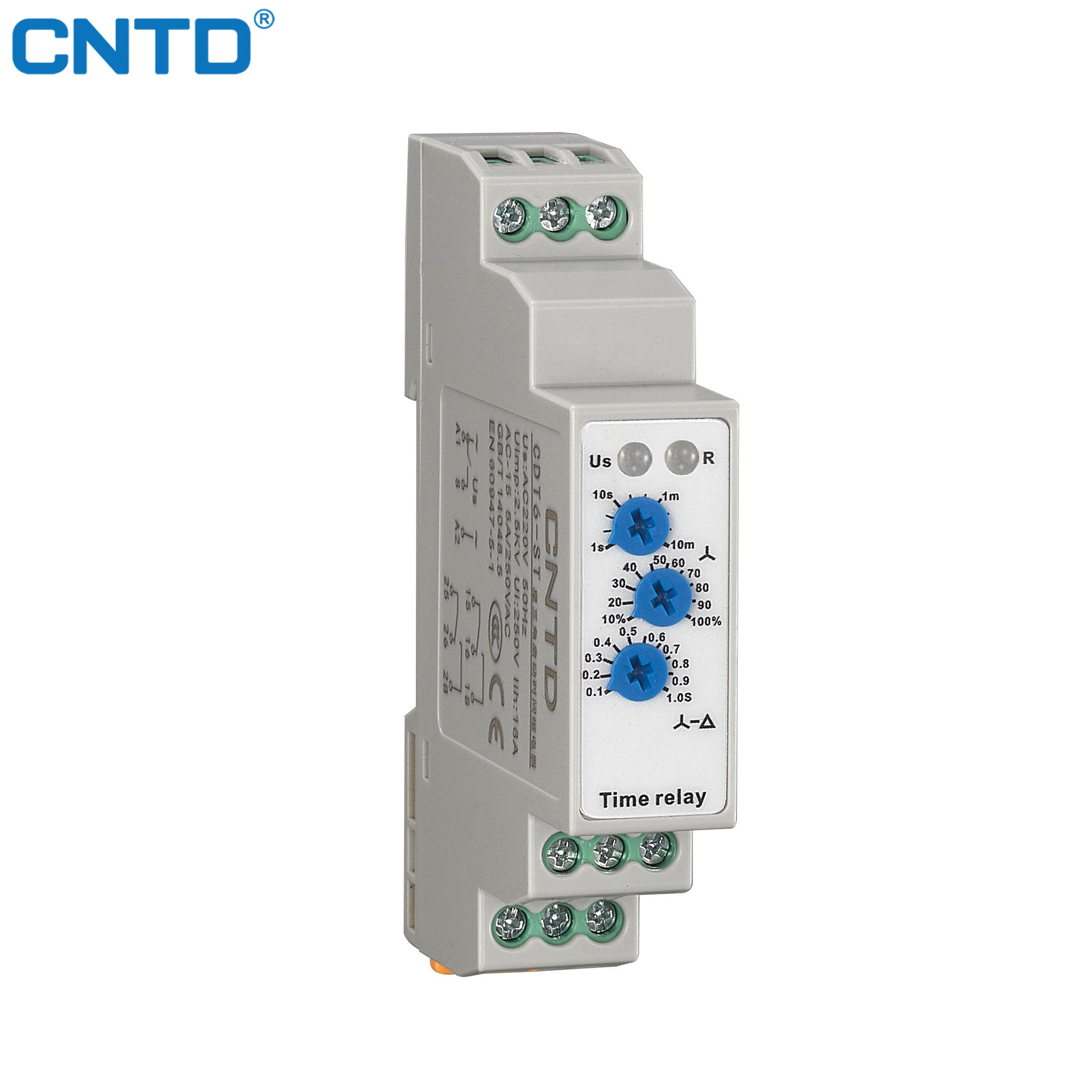

CDT6-ST
◼ t1: El rango de retardo de inicio de 0.1s-10min se puede configurar (perilla de ajuste)
.
◼ t2: El tiempo de conversión es de 0.1s-1s se puede configurar (perilla de ajuste).
◼ Con AC220, AC380, AC/DC12V-240V especificaciones de voltaje ultra amplias son opcionales.
El estado de trabajo del relé se indica mediante un indicador LED.
◼ Tamaño ultra pequeño, solo 18 mm de ancho, instalación en riel de tarjeta de 35 mm.
◼ Aplicación
Se utiliza especialmente para el control de arranque estrella-triángulo del motor, lo que
◼ It is specially used for motor star triangle start-up control, which
puede simplificar en gran medida el circuito eléctrico, facilitar el cableado y
reducir costos.
|
No |
Artículo |
Descripción |
|
① |
Relé de tiempo de la serie CDT6 |
- |
|
② |
Relé de tiempo de inicio estrella triángulo |
- |
|
③ |
Voltaje de suministro de energía de operación nominal |
A220: AC230V; A380: AC380V; W240: AC/DC12V-240V; |
|
CDT6-ST |
|
|
Función |
Retardo de inicio del triángulo estrella |
|
Terminal de energía |
A1-A2 |
|
Voltaje de suministro de energía de control clasificado |
AC/DC 12-240V (50-60Hz) |
|
Consumo de energía |
AC 0.3-2VA/DC 0.1-1.2W |
|
Voltaje de suministro de energía de control clasificado |
AC 220V, AC 380V (50-60Hz) |
|
Consumo de energía |
AC máx.6VA/1.3W |
|
Rango de fluctuación permitido de la fuente de alimentación |
-15%+10% |
|
Indicador de energía |
LED verde |
|
Rango de retraso |
Retardo de inicio: 0,1 segundos a 10 minutos, retardo de conversión: 0,1 s a 1 s |
|
Método de configuración |
Perilla |
|
Precisión de configuración |
10% |
|
Repetibilidad |
0.2% |
|
Error de fluctuación de temperatura |
0.05%/℃ ,a 20℃ (0.05%° F, a 68° F) |
|
Parámetros de contacto de salida |
2 conjuntos de contactos de conversión |
|
16A/AC1 |
|
|
250VAC/24VDC |
|
|
Potencia de conmutación mínima |
500mW |
|
Indicación de relé de salida |
LED rojo |
|
Vida mecánica |
1×107 |
|
Vida eléctrica (carga resistiva) |
1x10^5 |
|
Tiempo de reinicio |
Máximo 200ms |
|
Temperatura ambiente de operación |
-20℃ ~+55℃ |
|
Temperatura ambiente de almacenamiento y transporte |
-35℃ ~+75℃ |
|
Método de instalación |
Instalación de riel de tarjeta de 35mm |
|
Nivel de protección |
IP20 |
|
Ubicación de instalación |
Arbitrario |
|
Altitud de instalación |
≤ 2000m |
|
Nivel de contaminación |
2 |
|
Capacidad de cableado |
1×2.5mm2 o 2×1.5mm2 0.4N·m |
|
Dimensiones |
90mm×18mm×65mm |
|
Peso |
80g |
|
Cumple con el estándar |
GB/T 14048.5, IEC60947-5-1, EN 61812-1 |
Diagrama de función

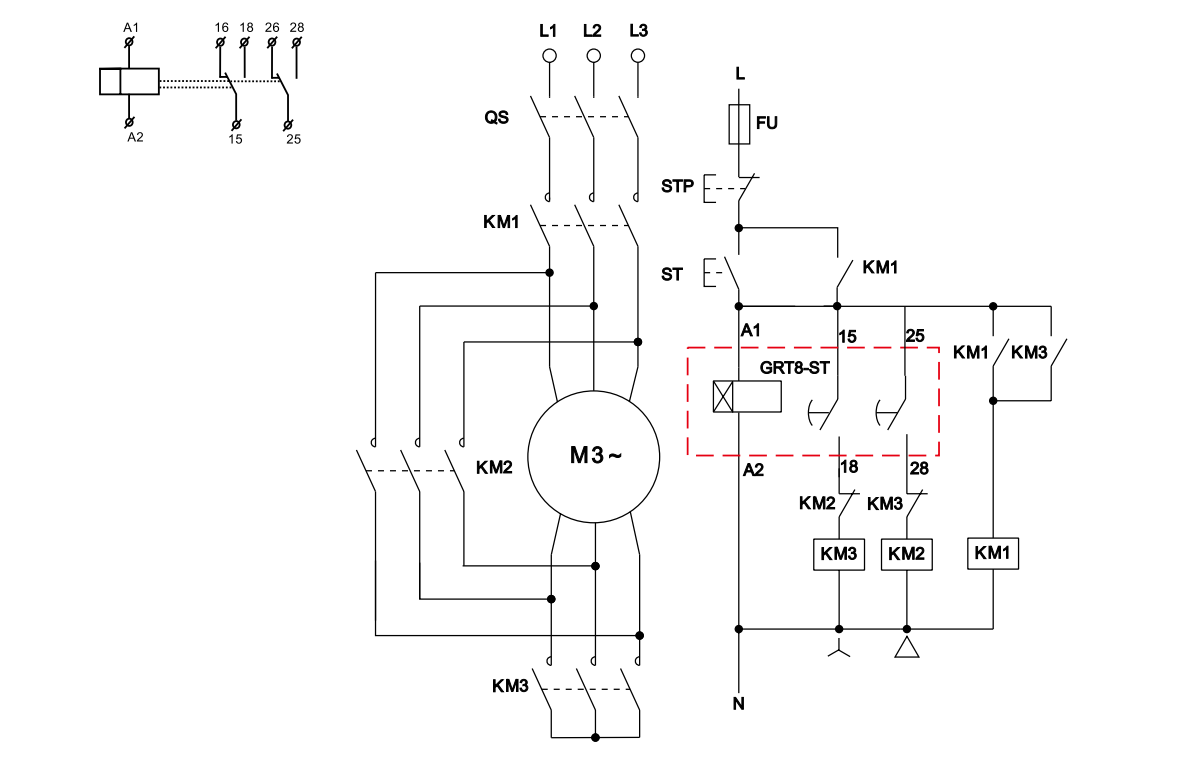

Diagrama de cableado

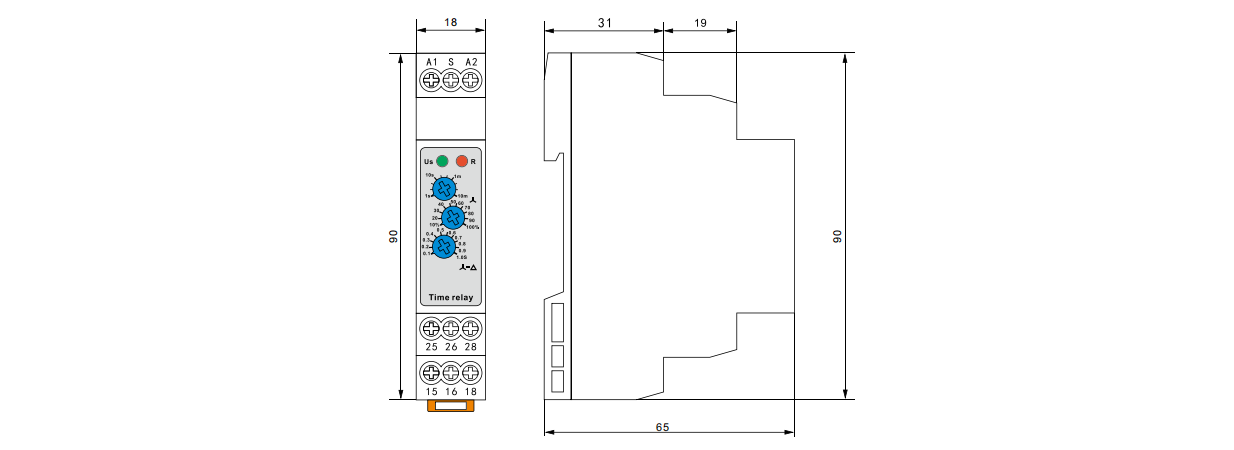

Forma y tamaño (mm)
