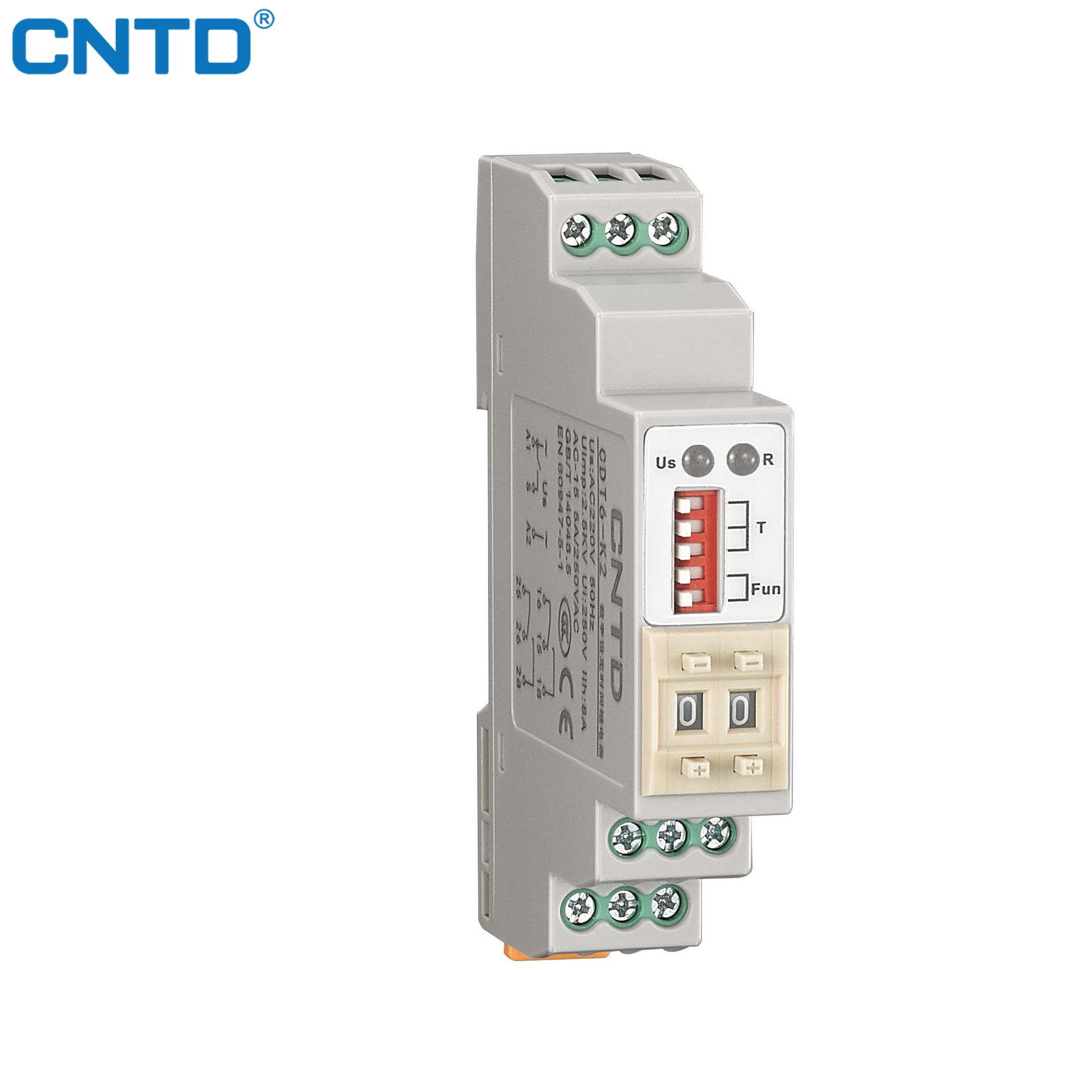

CDT6-K
◼ Se pueden configurar 4 modos de retardo.
◼ A través del ajuste del código de marcación digital, la configuración es más
precisa.
◼ Amplio rango de retardo, se puede configurar de 0.1 segundos a 99 horas.
◼ Con especificaciones de voltaje de operación ultra amplias AC/DC12V-240V
son opcionales.
◼ El estado de trabajo del relé se indica mediante el indicador LED.
◼ Tamaño ultra pequeño, solo 18 mm de ancho, instalación en riel de 35 mm.
Aplicación
◼ El relé de tiempo multifunción con ajuste digital se puede utilizar
para equipos industriales, control de iluminación, elementos calefactores
control, motor y control de ventilador. Tiene 4 modos de retardo y el
rango de retardo cubre desde 0,1 segundos hasta 99 horas.
|
No |
Artículo |
Descripción |
|
① |
Relé de tiempo de la serie CDT6 |
- |
|
② |
Relé de tiempo digital |
- |
|
③ |
Número de grupos de contactos de salida |
1: conversión de 1 grupo; 2: conversión de 2 grupos; |
|
④ |
Voltaje nominal de alimentación de energía de operación |
A220: AC230V; W240: AC/DC12V-240V; |
|
CDT6-K1 |
CDT6-K2 |
||
|
Función |
A,B,E,F |
||
|
Terminal de alimentación |
A1-A2 |
||
|
Voltaje de suministro de energía de control nominal |
AC/DC 12-240V (50-60Hz) |
||
|
Consumo de energía |
AC 0.09-3VA/DC 0.05-1.7W |
||
|
Voltaje de suministro de energía de control nominal |
AC 220V(50-60Hz) |
||
|
Consumo de energía |
AC máx.6VA/1.3W |
AC máx.6VA/1.9W |
|
|
Rango de fluctuación permitido de suministro |
energía |
-15%;+10% |
|
|
Indicador de energía |
LED verde |
||
|
Rango de retardo |
0.1 segundos-99 horas, normalmente abierto, normalmente cerrado |
||
|
Método de configuración |
Configuración del código de marcación digital |
||
|
Precisión de configuración |
1% |
||
|
Repetibilidad |
0.2% |
||
|
Error de fluctuación de temperatura |
0.05%/℃ ,a 20℃ |
||
|
Parámetros de contacto de salida |
1 conjunto de contactos de conversión |
2 conjuntos de contactos de conversión |
|
|
1x16A (AC1) |
2x8A (AC1) |
||
|
250VAC/24VDC |
|||
|
Potencia de conmutación mínima |
500mW |
||
|
Indicación de relé de salida |
LED rojo |
||
|
Vida mecánica |
1x107 |
||
|
Vida eléctrica (carga resistiva) |
1×10^5 |
||
|
Tiempo de reinicio |
Máximo 200ms |
||
|
Temperatura ambiente de operación |
-20℃ ~+55℃ |
||
|
Temperatura ambiente de almacenamiento y transporte |
-35℃ ~+75℃ |
||
|
Método de instalación |
Instalación en riel de tarjeta de 35 mm |
||
|
Nivel de protección |
IP20 |
||
|
Ubicación de instalación |
Arbitrario |
||
|
Altitud de instalación |
≤ 2000m |
||
|
Nivel de contaminación |
2 |
||
|
Capacidad de cableado |
1×2.5mm2 o 2×1.5mm2 0.4N·m |
||
|
Dimensiones |
90mm×18mm×65mm |
||
|
Peso |
67g |
80g |
|
|
Cumple con el estándar |
GB/T 14048.5,IEC60947-5-1,EN 61812-1 |
||
Diagrama de función
Diagrama de cableado
Forma y tamaño (mm)
Configuración de retardo
Diagrama de panel
