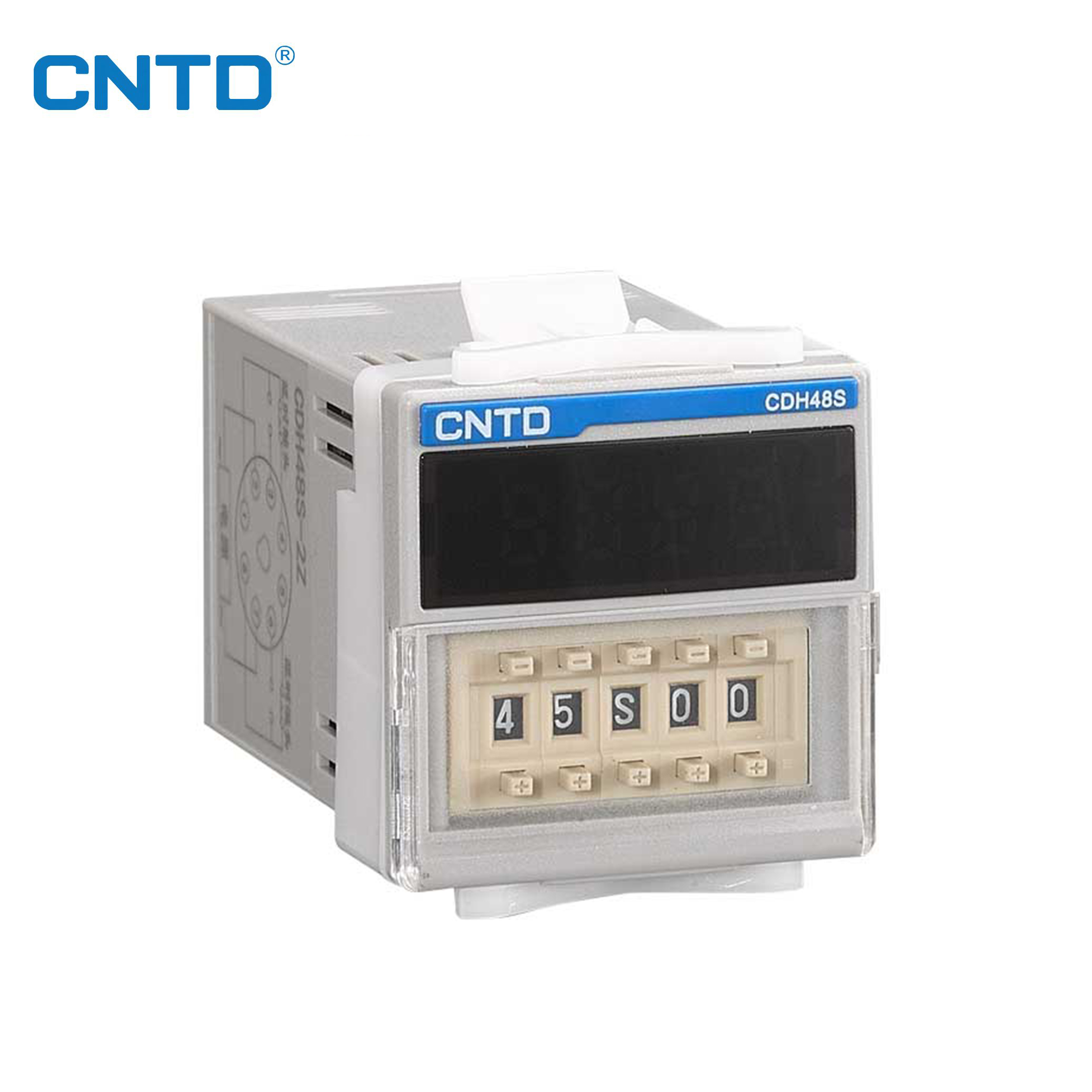

CDH48S

◼ Múltiples modos de trabajo
◼ Control de múltiples intervalos
◼ Se adopta fuente de alimentación conmutada, con amplio rango de voltaje
◼ Tipo de terminal y tipo de pin, doble modo de cableado, más conveniente
Cableado y mantenimiento
Artículo |
Código |
Descripción |
① Tamaño de conducción/ conector |
C |
CNTD |
② Serie |
DH |
Relé temporizador |
③ Dimensión de instalación |
48 |
W48xH48mm |
72 |
W72xH72mm |
|
④ Modo de instalación |
S |
Tipo de panel, tipo de guía de 35 mm |
M |
Tipo de panel |
|
⑤ Modo de trabajo |
Consulte la descripción del modelo para obtener detalles |
|
⑥ Voltaje nominal |
Ninguno |
100-240VAC |
1 |
24-48VDC |
|
2 |
12VDC |
|
3 |
380VAC |
|
4 |
12VAC |
|
5 |
24VAC |
|
6 |
36VAC |
|
1-9 Digital combinación |
Voltaje personalizado |
Especificación eléctrica
Dígito de visualización |
Visualización de tubo nixie de cuatro dígitos |
Voltaje nominal |
100-240VAC,50Hz |
Entorno de trabajo |
Temperatura ambiente: - 25 ~ + 70 ℃ , humedad relativa 35 ~ 95% RH (cuanto más alta la temperatura, menor será la humedad, y no habrá condensación de agua) |
Modo de cableado |
Bloque de terminales |
Capacidad de choque eléctrico |
5A AC250V |
Error de repetición |
Cuando el rango de retraso es mayor que 1s, er ≤ 1%; Cuando el rango de retraso es menor que 1s, Dr ≤ 50ms |
Altitud |
≤ 2000M |
Modo de instalación |
Tipo de panel, tipo de guía de 35 mm |
Rango de retraso
Predeterminado CDH48S
Posición del interruptor |
Rango de retraso |
H |
1M-99H99M |
M |
1S-99M99S |
S |
0.01S-99.99S |
CDH48S-S
Posición del interruptor |
Rango de retraso |
0.1S |
0.1S-9.9S |
S |
1S-99S |
0.1M |
0.1M-9.9M |
M |
1M-99M |
0.1H |
0.1H-9.9H |
H |
1H-99H |
10H |
10H-990H |
Personalizado CDH48S
Posición del interruptor |
Rango de retraso |
M/S |
1S-99M99S |
H/M |
1M-99H99M |
0.01S |
0.01S-99.99S |
0.1S |
0.1S-999.9S |
S |
1S-9999S |
0.1M |
0.1M-999.9M |
M |
1M-9999M |
0.1H |
0.1H-999.9H |
H |
1H-9999H |
10H |
10H-99990H |
Diagrama de cableado
Diagrama de cableado
Diagrama de secuencia de trabajo
Dibujo de contorno y dimensiones de apertura (mm)
Modelo |
Tamaño del panel |
Tamaño de la carcasa (H x W x L) |
Tamaño de la apertura |
CDH48S |
48x48 |
48x48x103 |
45x45 |
CDH72M |
72x72 |
72x72x81 |
68x68 |
Instrucciones
- Configuración de retardo:
- a) Sujete las partes cóncavas en los lados izquierdo y derecho de la placa de cubierta con la mano y tire hacia afuera (como se muestra en la Figura 1);
- b) Configure el tiempo de retardo y el período de tiempo según sea necesario (como se muestra en la Figura 2);
- c) Después de configurar, cubra la cubierta (como se muestra en la Figura 3).
2. De acuerdo con el diagrama de cableado en la etiqueta de la carcasa del relé de tiempo y el circuito de referencia, el cableado es correcto y la alimentación
de voltaje y frecuencia debe cumplir con los requisitos.
3. Ajuste el interruptor de marcación, preestablezca el tiempo de retardo, encienda la fuente de alimentación y el relé de tiempo comienza a funcionar según la secuencia de trabajo.
4. Debido a la función de memoria del relé de tiempo, el tiempo de retardo debe preestablecerse de acuerdo con la figura anterior antes de encender la alimentación. El
tiempo preestablecido después de encender la alimentación es inválido y el intervalo de inicio repetido del relé de tiempo debe ser ≥ 0,5 s.
5. Descripción de la función Cdh48 □ - 1z: ajuste el interruptor de marcación, encienda la fuente de alimentación, inicie el temporizador, alcance el tiempo preestablecido, el indicador
de luz en la esquina superior izquierda de la ventana de visualización está encendido y el contacto de retardo se cambia para realizar el control de tiempo.
6. Descripción de la función Cdh48 □ - s: consulte la configuración de retardo en la Figura 2 anterior, configure la base de tiempo T1 y el número preestablecido de T2 y luego encienda
la fuente de alimentación. Los dos tubos nixie de dos dígitos a la derecha muestran los datos de retardo de T2 y la luz indicadora de T2 está encendida. Cuando el retardo alcanza
el valor establecido de T2, el relé de tiempo actúa. Al mismo tiempo, los dos tubos nixie de dos dígitos a la izquierda muestran los datos de retardo de T1 y el indicador de T1
la luz está encendida. Cuando el retardo alcanza el valor establecido T1, el relé de tiempo se libera y T2 comienza a retrasarse, para realizar el control de retardo cíclico.
7.Función de reinicio: encienda la terminal de reinicio en cualquier momento y el relé de tiempo volverá al estado inicial.
8.Función de pausa: en el proceso de temporización, encienda la terminal de pausa, la temporización se detendrá y se mostrará el tiempo en ese momento.
Después de desconectar, continúe la temporización. Esta función se puede utilizar como temporizador.
9.En un entorno de corriente fuerte y cables de terminación de reinicio y pausa largos, utilice cables blindados.
10.No introduzca voltaje en las terminales de reinicio y pausa para evitar dañar el producto.
- En caso de carga monofásica, si la corriente resistiva de carga ≤ 3A o la corriente inductiva ≤ 0.5A, el relé de tiempo se controla directamente. Consulte
el ejemplo 1 para el cableado; Si la corriente resistiva de carga es > 3A o la corriente inductiva es > 0.5A, se amplía la capacidad del relé de tiempo a través del contactor de CA. Consulte el ejemplo 2 para el cableado; En caso de carga trifásica, la fuente de alimentación del contactor de CA y el relé de tiempo es
AC380V. Consulte el ejemplo 3 para el cableado; Cuando la fuente de alimentación del contactor de CA y el relé de tiempo es AC220V, consulte el ejemplo 4 para el cableado.
AC380V. Refer to example 3 for wiring; When the power supply of AC contactor and time relay is AC220V, refer to example 4 for wiring.
- La función del relé de tiempo de ejemplo es: cuando se conecta la energía, la carga o km (contacto AC) se enciende. Cuando el tiempo de retardo alcanza el valor preestablecido, la carga o km (contacto AC) se apaga.
Nota 1: la carga puede ser una lámpara de calle o una bombilla, que se puede conectar directamente a las dos líneas del puerto de la lámpara de calle o bombilla (como se muestra en el ejemplo 1).
Nota 2: KM es la bobina del contacto AC, A1 y A2 pueden ser cableados según el ejemplo 2, ejemplo 3 y ejemplo 4.
Nota 3: la fuente de alimentación de trabajo del relé de tiempo y KM en el ejemplo 3 es AC380V. Preste atención al nivel de voltaje del producto seleccionado.
Note 2: KM is the coil of AC contactor, A1 Both ends of A2 can be wired according to example 2, example 3 and example 4.
Note 3: the working power supply of time relay and KM in example 3 is AC380V. Pay attention to the voltage level of the selected
product.
